文章速覽
【研究背景】
相比于鋰離子電池，鋅離子電池由于其高容量(820 mA h g-1,5854 mA h L-1)，氧化還原電位低(0.76V)，儲量豐富，環境友好等特點受到越來越多研究學者們的關注。然而，金屬鋅負極在重復的剝離/沉積過程中所帶來的一系列副反應，如：枝晶，析氫和鈍化等，使得鋅負極的循環可逆性大大降低。鋅金屬負極在不需要任何外界保護的情況下，作者通過操控溫度這種簡單有效策略，可以抑制Zn枝晶和不導電副產物的形成，極大提高了Zn負極的循環性能。在本文中，作者首先通過研究不同工作溫度下Zn陽極的可充電性，闡述了溫度對鋅負極穩定性的影響。然后，通過各種測試（速率性能、化學腐蝕），輔以各種表征手法（EIS、XRD、SEM，），得出了低溫操作對鋅金屬鋅負極的副產物及腐蝕反應有抑制作用。最后，作者提出了鋅負極在低溫下電化學性能提高的可能機制，并對該領域進行了展望。
【文章簡介】
近日，來自廣西大學的何會兵助理教授、與英屬哥倫比亞的Liu Jian教授合作，在國際知名期刊Chemical Communications上發表題為“Low temperature induced highly stable Zn metal anodes for aqueous zinc-ion batteries‘’的通訊文章，分析了溫度對鋅陽極穩定性能的影響，并詳細通過各種手段和方法闡述了鋅負極在高溫和低溫情況下可充電性、穩定性及其結構和形貌的不同，以及對內阻、副產物、腐蝕反應的影響，同時對比了高低溫鋅負極性能的優劣。

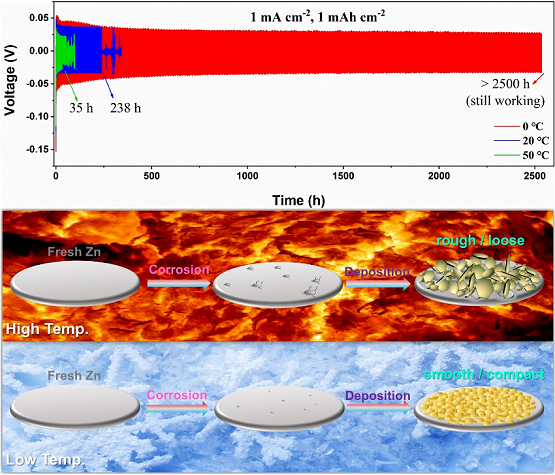

圖1：不同溫度下的鋅金屬負極循環性能及機理
【本文要點】
要點一：鋅陽極面臨的問題
與鋰離子電池相比，雖然鋅離子電池使用水基電解質確保了快速的離子傳輸動力學，本質上的安全性，低成本，幾乎零污染。然而，與鋅陽極相關的枝晶問題、腐蝕和副反應依然限制ZIB的發展。然而以往的研究大多致力于抑制鋅枝晶形成以提高電池性能，鋅腐蝕一直被忽視。事實上，水介質中的Zn腐蝕問題更為嚴重，因為它不斷破壞電極表面，消耗電解液和活性Zn。Zn金屬腐蝕主要是產氫的電化學腐蝕，不僅局部增強OH-濃度和PH，也會形成不溶性和不導電的副產物鈍化鋅金屬表面。H2的釋放和副產物的形成會進一步增加電池的內壓和內阻，嚴重降低電池性能。
要點二：低溫過電位高但循環性能好
通過對該對稱鋅電池在不同溫度下的長期恒流循環穩定性的比較，得出低溫抑制了熱力學驅動的腐蝕反應，降低了Zn的電化學腐蝕速率；而后又通過觀察靜置5min后不同溫度下Zn成核過電位(ZNO)，表明隨溫度降低，需要更高的ZNO；通過面積容量為1 mAh cm-2的速率性能測試，實驗結果表明在過電位略微升高的補償下，低溫可以使鋅負極具有較高的穩定性和較長的循環壽命；通過電化學阻抗譜(EIS)分析Zn電池在初始和不同循環階段的內阻得出低溫動力學遲緩，過電位高，加劇Zn電極的極化，但有助于容易的Zn離子均勻剝離/沉積，導致Zn表面形貌光滑致密，鋅枝晶更小、更薄，從而使Zn陽極在后續循環中具有較高的穩定性。
要點三：低溫可以抑制副產物的形成
通過X射線衍射儀(XRD)和掃描電鏡(SEM)研究不同溫度下循環鋅負極的結構和形貌，0℃時副產物峰的強度忽略不計；此外，在0℃循環Zn陽極表明保持光滑和致密的表面，有小而薄的Zn枝晶薄片。結果表明低溫循環抑制了Zn枝晶和不導電副產物的形成，穩定了電極-電解液界面，提高了Zn陽極的循環性能。
要點四：低溫可以抑制鋅金屬腐蝕
通過Zn|Ti不對稱電池評估Zn剝離/電鍍效率，結果表明0℃時Zn|Ti電池具有較高的脫鋅/鍍鋅可逆性，平均CE為98.3%，優于20℃時Zn|Ti電池(96.5%)。低溫下CE值較高是由于Zn電極/電解液界面穩定，使Zn電池的壽命大大提高；通過化學腐蝕測試，顯示Zn金屬在宏觀尺度下的表面狀態，發現在0℃的鋅箔沒有明顯的形態變化，表明其在電解質中的化學穩定性較好；又通過線性掃描伏安法進一步定量分析了工作溫度對Zn金屬腐蝕的影響，研究了在0℃條件下鍍鋅對產氫的抑制作用；然后通過非原位光學顯微鏡圖像，在0℃環境下儲存的Zn箔幾乎與新鮮的Zn箔具有相同的形貌，得出低溫操作對鋅金屬陽極的腐蝕反應有抑制作用；最后通過0℃循環后的掃描電鏡圖像進一步證明鋅剝離/鍍層均勻。
要點五：總結
作者從緩解Zn腐蝕的角度提出了Zn負極在低溫下電化學性能提高的可能機制。在低溫條件下，溶液中氫鍵數量減少，Zn金屬基體與水的反應活性被抑制，Zn腐蝕和寄生副反應減少，導致Zn腐蝕位點減少。鋅腐蝕部位越少，表面越平整，電場平衡，剝鋅/鍍鋅均勻，電池循環壽命越長。該研究首次展示了一種高度耐用的鋅金屬負極在0℃下的循環，解釋了操作溫度對脫鋅/鍍鋅可逆性的影響，為低溫ZIB的未來發展提供了更多的關注。
【文章鏈接】
Low temperature induced highly stable Zn metal anodes for aqueous zinc-ion batteries
Low temperature induced highly stable Zn metal anodes for aqueous zinc-ion batteries-Chemical Communications(RSC Publishing)
