行業資訊

企業資訊
行業資訊
展會信息

高效的ZnxCd1-xS/Au@g-C3N4三元異質結復合材料及其可見光催化還原CO2

發布日期：2020-10-29 閱讀量：968

全文速覽

本文報道了一種簡便的光沉積水熱法制備Zn_xCd_1-xS/Au@g-C₃N₄異質結復合光催化劑，并詳細分析了Au納米顆粒（Au NPs）作為電子介質在光催化CO₂還原中起到的關鍵性作用。研究發現，在可見光照射下，固態Zn_0.5Cd_0.5S/Au@g-C₃N₄(ZCS/Au@CN)異質結催化劑具有極佳的CO₂光催化還原性能，相對于純ZCS和CN催化劑，分別提高了43.6倍和32.7倍。

背景介紹

全球化和工業化導致了化石燃料的過度開發，從而向大氣中排放了大量的二氧化碳;這對地球上的生態系統造成了巨大威脅[1]。為了解決這一全球性的環境問題，科學家們已經開發出了多種技術將太陽能轉化為可再生的碳氫燃料[2]。在這些方法中，光催化技術尤其受到人們的關注，因為它可以直接將太陽能作為將二氧化碳還原為碳氫燃料的驅動力[3]。目前為止，人們已經開發出許多類型的半導體材料作為CO₂還原反應的光催化劑，如金屬氧化物、金屬氮化物、金屬硫化物、氧氮化物和碳基材料[4]。其中，金屬硫化物及其復合形態是最常見的光催化劑，其帶隙較窄，導帶位置為負，更有利于水的裂解和CO2的轉化反應[5]。同時，二元Zn_xCd_1-xS (ZCS)固溶體硫化物在析氫反應和廢水處理領域被認為是最有前途的催化劑之一[6]。

然而，由于載流子的大規模重組以及光腐蝕所造成的結構不穩定，使得原始ZCS固溶體的催化活性較低[7]。為了克服這些問題，人們嘗試通過加載金屬、發展異質結構等方法來設計和制造ZCS基光催化劑。其中，將ZCS與其他半導體與窄帶隙材料結合是一個很好的策略，以形成具有更高氧化還原能力的Z-Scheme光催化劑。傳統的異質結催化劑是通過電荷轉移的方式達到電子和空穴分離的目的，但其氧化還原能力不足，而Z-Scheme異質結則是在內部形成導電介質或內部電場來消耗部分光生電子與空穴，這使具有最強氧化還原能力的電子與空穴得到分離并用于光催化反應。對于全固態Z-Scheme異質結光催化劑，電子導體是最重要的一部分，因為它不僅可以提高載流子的轉移效率還可以增強光催化穩定性[8]。相比于液相異質結，全固態Z-Scheme異質結不僅很好地避免了逆反應，便于回收，而且可以被用于液相和氣相反應中[9]。

研究出發點

本文中，我們通過光沉積的方法將一層稀疏的金納米顆粒沉積在高度有序的ZCS納米球表面，隨后，在制備的ZCS/Au納米球上包裹一層CN納米薄片，使得ZCS、CN以及AuNPs之間具有良好的接觸。在可見光照射下，ZCS和CN催化劑均被激發，AuNPs可以作為電子介質，提高ZCS對CN表面的光誘導電子的快速提取和利用。此外，ZCS上的薄CN層對光聚集和光誘導電荷分隔都有增強作用，同時也增加了催化劑的比表面積。為了驗證本文合成的催化劑的實用性，我們在本文中對其光催化性能進行了全面地測量與評估，證明了ZCS/Au@CN三元異質結在光催化CO2還原反應上具有比傳統ZCS和CN催化劑更優的催化性能。

圖文解析

材料合成過程：

將醋酸鋅、醋酸鎘、硫脲以一定比例混合，在5小時150攝氏度的水熱反應下，制成Zn_0.5Cd_0.5S(ZCS)納米球，同時采用改性共聚工藝制備g-C₃N₄樣品。將制備的ZCS和四氯金酸混合后用NaOH調節pH至7，置于光照下1h使金納米顆粒沉積在ZCS納米球上，所得樣品標記為ZCS/Au。采用雙區自組裝的方法制備ZCS/Au@CN催化劑。

材料基本表征：

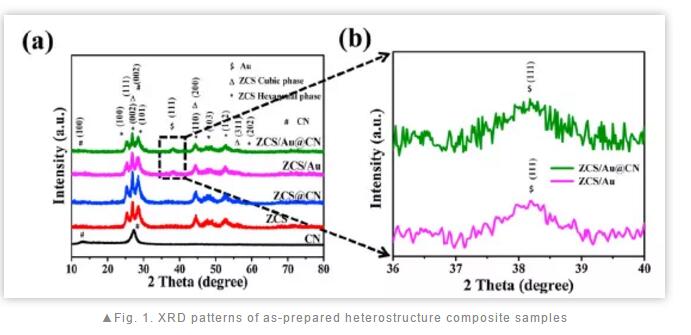

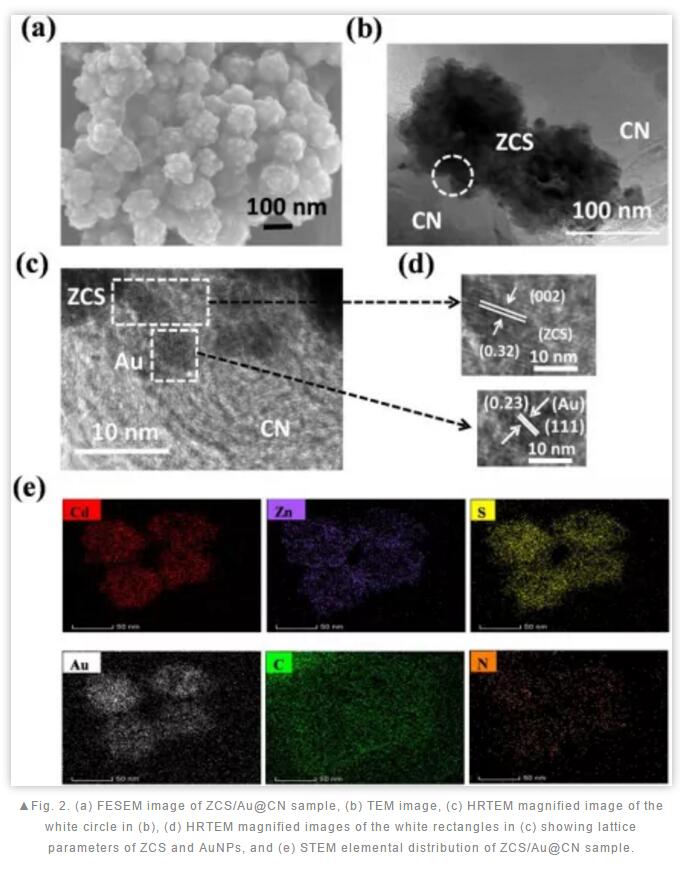

如圖1中的XRD譜圖所示，CN有兩個明顯的衍射峰，在2θ = 27.6°時峰值與g-C₃N₄在(002)衍射面層間的堆積有關，在2θ = 12.7°處(100)面的衍射峰則是由于在平面內的tri-s-triazine的重復單元。共軛芳香族體系的(002)衍射峰比之前報道的g-C₃N₄的衍射峰要強，這表明，巴比妥酸的加入大大提高了制備的CN的結晶度，結晶度的增加可以加速電子在晶面的轉移，提高光催化活性。ZCS固溶體樣品的衍射圖形為典型的六邊形和立方結構，在(100)，(002)，(101)，(110)，(103)，(112)，(202)面上具有顯著的峰，而(111)、(200)、(311)面與ZCS立方相匹配。此外，所制備的ZCS納米球的衍射峰明顯而尖銳，表現出異常的結晶性質。沒有額外雜質，表明制備樣品的相純度高。ZCS/Au和ZCS/Au@CN復合材料的衍射峰與純ZCS和CN的衍射峰相似。結果表明，在AuNPs光沉積過程中，ZCS或CN的相結構沒有發生變化。在ZCS/Au@CN樣品中，CN的衍射強度相對較低，原因是其在復合材料中的含量較低(5% wt%)。通過進一步的HRTEM、XPS分析和UV-Vis中的波段漂移，可以發現制備樣品中AuNPs和CN的清晰存在（圖2）。

紫外-可見漫反射光譜：

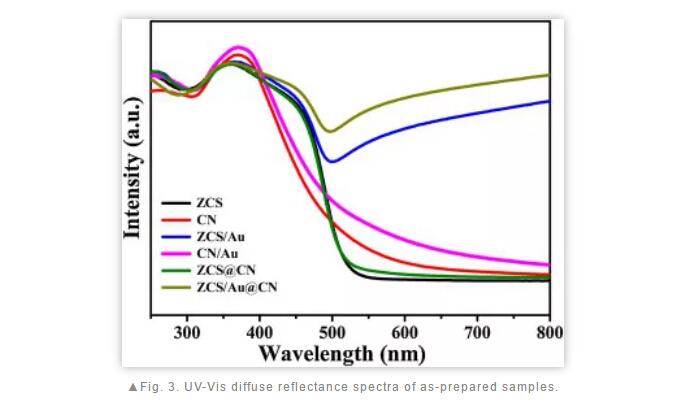

為了研究制備的光催化劑的捕光性能和CO₂還原性能，我們記錄了所有制備樣品的UV-vis DRS光譜。從圖3可以看出，ZCS及CN在300-500nm有很強的強度，說明在可見光照射的情況下，兩個樣品都可以被激發。即使CN在ZCS表面沉積后，ZCS@CN的吸收強度也沒有明顯變化。它只顯示在可見光范圍內的吸收有輕微的紅移，而紫外吸收略有下降。然而，ZCS和ZCS@CN在波長短于523nm時顯示出很強的吸收。這個結果表明CN是在表面上積累的，而不是在ZCS納米球的晶格內。與純CN相比，在CN/Au樣品中引入AuNPs后，可見光區的光吸收得到了改善。與純ZCS相比，ZCS/Au和ZCS/Au@CN樣品在可見光區表現出很強的光吸附性能，尤其是在500 - 800nm處，這一事實反映了AuNPs和ZCS階段之間的強烈交互作用。這種吸收向長波長的轉移與ZCS價帶到AuNPs表面的直接界面電荷遷移率有關。這一觀察結果表明，制備的復合材料樣品同樣可以在完全可見光范圍內被激發。

催化性能的研究：

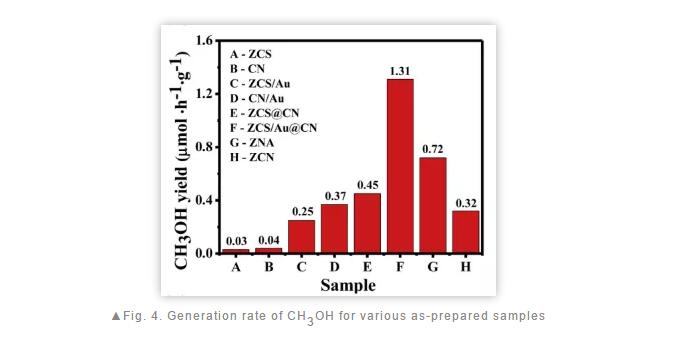

圖4顯示了已制備樣品在可見光照射下(1h)的光催化生成甲醇情況。純ZCS和CN的光催化活性較低，這可能是由于光生載流子的快速重組所致。而所有復合樣品都比原始ZCS和CN具有更高的光催化活性。全固態ZCS/Au@CN催化劑Z使得光催化還原CO2的最大產甲醇量為1.31 μmolh^?1g^?1，比ZCS (0.03 μmolh^?1g^?1)和CN (0.04 μmolh^?1g^?1)樣品分別提高了43.6倍和32.7倍。結果表明，ZCS和CN光催化劑的負載AuNPs快速促進了載流子的分離，提高了光催化CO₂還原活性。此外，物理混合催化劑(ZCN和 ZNA)的光催化CO₂還原活性遠低于ZCS/Au@CN催化劑，說明三組分之間的化學鍵合對提高CO₂還原中的光催化活性至關重要。

催化機制探討：

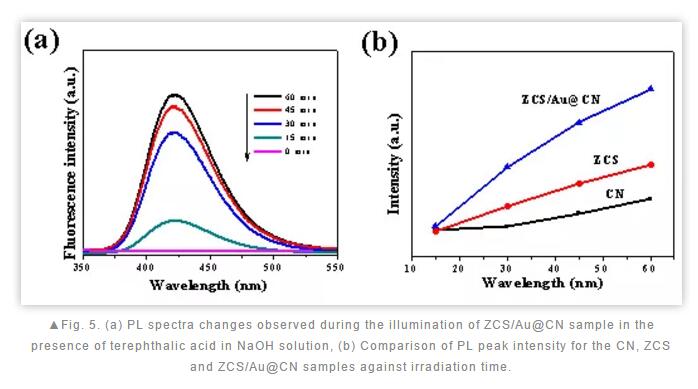

通過用苯二甲酸(TA)合成2-羥基對苯二甲酸(HTA)，在325nm的激發波長下進行了室溫光致發光(PL)光譜分析。羥基自由基捕獲測試被認為是驗證直接Z-Scheme光催化劑的最重要的方法之一，其中，OH^-/H₂O可以通過與半導體上的光生空穴反應生成?OH自由基。ZCS/Au@CN光催化劑在不同光照時間下的PL光譜變化如圖5a所示。樣品中HTA的PL強度隨光照射時間的增加而增加。這一效應表明，CN上的光生成空穴沒有足夠的氧化電位與OH^-/H₂O反應生成?OH自由基，這表明光生成空穴在ZCS表面積累，如圖5b。

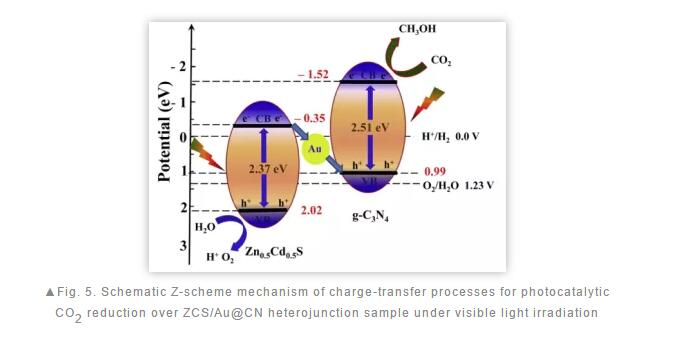

如圖6所示，ZCS和CN的導帶(CB)是-0.35和-1.52 eV，比標準的CO₂/ CH₃OH氧化還原電勢更負,而ZCS和CN的價帶(VB)是2.02和0.99 eV，比標準的O₂ / H₂O氧化還原電勢更正。因此，從熱力學角度看，在可見光照射下，ZCS和CN都能光激發并將CO₂還原為CH₃OH或CH₄。然而，如圖4所示，ZCS和CN在光照1h后都不能產生足夠的CH₃OH。這一事實表明，在純ZCS和CN中，光致電子的有效收集和分離是不可行的。具體而言，三元體系中光催化CO₂減排增強活性可能有兩種機制:(1)傳統II型異質結和(2)直接Z-Scheme。在第一類普通電荷轉移體系中，光子輻照后，CN的CB中的光激發電子遷移到ZCS的CB中，ZCS的VB中的空穴遷移到CN的VB中。在這個過程中，電子-空穴對是空間分離的。而ZCS的CB和CN的VB中積累的電子和空穴具有較低的還原氧化電位。因此，整體光催化劑的氧化還原能力大大降低。相比之下，在第二種體系中，兩種催化劑在開放的可見光照射下都被光激發產生電子和空穴。ZCS、Au、CN界面在光照射前形成了費米能級平衡，ZCS的CB上的電子在光照射后迅速遷移到AuNPs。因此，CN的CB中積累的勢能高的電子可以還原CO₂生成CH₃OH，而ZCS的VB中留下的空穴可以實現光氧化過程生成H⁺和O₂自由基。值得注意的是，這種類型的電荷轉移途徑保留了ZCS更正的VB上的光生空穴和CN更負的CB上的電子，這可能不僅顯著增強了載流子的分離，而且抑制了載流子的重組。從能帶結構分析、ESR結果、CO2還原活性的增強、分離效率的提高以及氧化還原能力的增強來看，ZCS與CN光催化劑之間形成直接Z-Scheme機制比形成傳統II型異質結更有利。

總結與展望

我們通過一種簡便的光沉積水熱法制備了Zn_xCd_1-xS/Au@g-C₃N₄異質結復合光催化劑：使用光沉積法將AuNPs沉積在ZCS表面，然后在ZCS/Au納米球表面包裹一層二維g-C₃N₄納米薄片，實現了ZCS、CN以及AuNPs三者之間的良好接觸。這種三元催化劑獨特的幾何結構和光催化系統組成具有很多優勢，如其較短的擴散長度和較高的電導率可以實現電荷的有效分離和運輸，其高比表面積和有效的活性位點提高了其光氧化還原催化活性。該催化劑具有較高的CH₃OH生成速率（1.31μmolh^?1g^?1），大約是純ZCS和CN樣本的43.6和32.7倍。此外，我們發現AuNPs的加入不僅有助于ZCS和CN的電荷分離，而且提高了CN導帶內光誘導電子的還原能力。我們的研究結果表明，全固態Z-Scheme ZCS/Au@CN異質結的開發與應用推動了光催化還原CO₂反應的進一步發展，而且這種研究策略也可以被推廣到其他與太陽能相關的應用中。
