第一作者：岳玉學

       通訊作者：李小年、趙佳

       原文鏈接：https://doi.org/10.1021/acscatal.3c01527

       導讀

我們知道盡管已經開發了各種方法來合成炭負載的納米結構催化劑，但實現具有均勻尺寸和分散性的納米顆粒或具有相同配位結構的單原子仍然具有挑戰性。通常，在乙炔氫氯化合成氯乙烯( VCM )過程中，對納米尺度下炭載Cu催化劑最優結構的認識有限，極大地限制了其進一步的發展和應用。為了實現這一目標，作者通過先進的碳熱震蕩法制備了具有相同配位環境的Cu單原子( Cu-O₃P )和尺寸均一的Cu/Cu₃P納米顆粒，并探究了它們在乙炔氫氯化反應中的催化結構-活性關系。具體地，通過前驅體輔助碳熱震蕩法構建了納米結構銅催化劑的平臺，銅位點的耦合結構和電子性質與其催化性能之間的關系是相關的。最后，作者推導了乙炔氫氯化反應中觀察到的前向軌道耦合和競爭吸附效應的定量活性和穩定性描述符。這項工作為設計定義明確的碳負載金屬納米催化劑和調節其催化性能提供了一種精確和通用的方法。

      核心創新點

全面了解活性位點的性質、潛在的形成機理以及反應機理是合理制定有效的優化策略所必需的。在這項工作中，作者提出了一種系統的策略來研究銅基催化劑在乙炔氫氯化反應中的核性和電子態效應，以實現對活性中心的組成以及潛在的形成和催化機理的深入理解。基于這一認識，作者利用先進的碳熱震法( CSM )，構建了一個由不同納米結構碳負載的銅催化劑平臺，從單原子到納米顆粒，從Cu⁰到Cu^δ+，為銅催化乙炔氫氯化反應提供了活性、選擇性和穩定性描述符。

       數據概覽

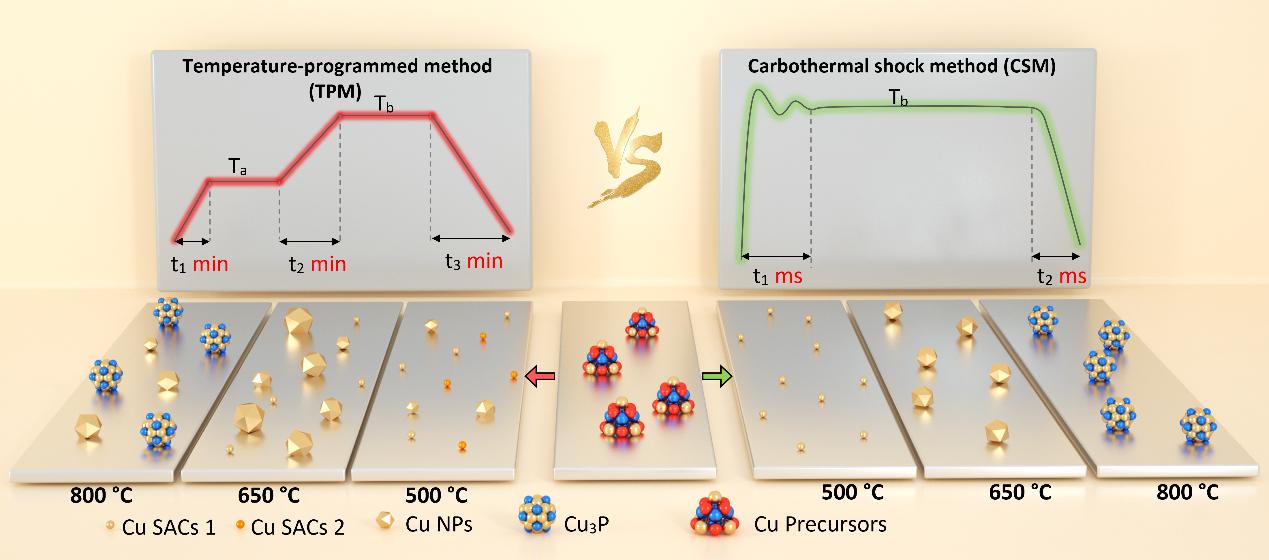

在使用常規程序升溫法（TPM）熱處理制備催化劑的過程中，尤其是在高溫制備條件下，由于長時間的升溫過程，銅活性中心在獲得目標銅活性中心的過程中不可避免地經歷多個銅物種的演變，最終形成的活性中心可能是多樣的。這使得在催化反應過程中，如何關聯催化劑的結構-活性關系以及探究催化活性的來源變得尤為困難。相比之下，如果銅前驅體能夠在很短的時間內加熱到目標溫度進行熱處理，那么在此過程中發生的銅物種的演化將是最小的或不存在的，這將保證目標銅活性物種的均一性。在此，作者采用先進的碳熱振蕩法（CSM）使用磷酸銅作為前驅體合成了系列高度均一的單原子和納米顆粒催化劑，如圖1所示。相比TPM法，CSM法制備的催化劑在相同的熱活化溫度下具有更加均勻和高度分散的活性位點。

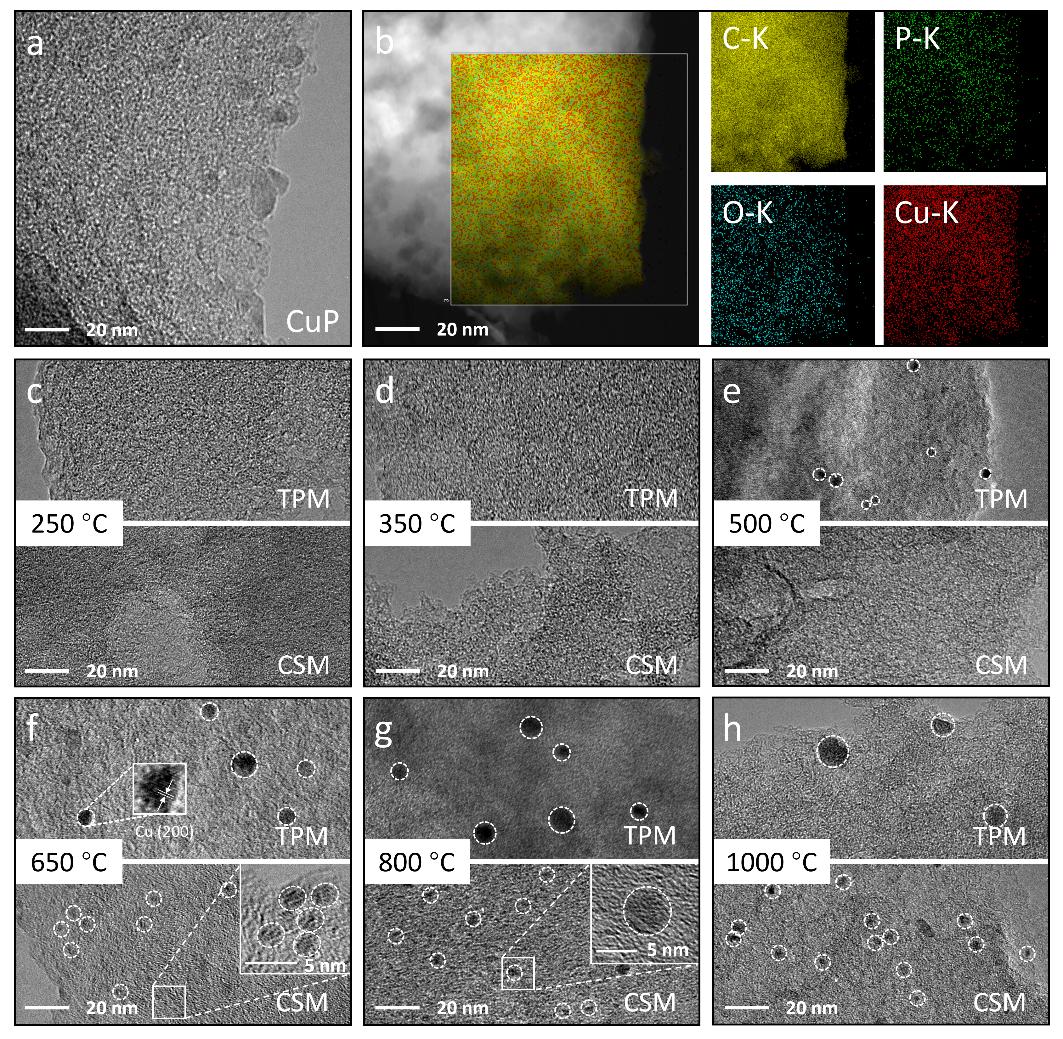

圖1 TPM和CSM制備的CuP催化劑的TEM照片。(a) 原始CuP催化劑及其 (b) EDS面分析照片；(c)~(h) 在不同溫度條件下使用TPM (上)和CSM (下)法制備的CuP系列催化劑。

通過采用原位XRD和XPS（圖2）表征，作者發現，常規的TPM法在熱處理過程中，長時間的升溫過程會導致前驅體不可控的歧化成多種結構，導致混合的活性中心。相反，CSM法制備催化劑則呈現出單相且均一的活性物種。此外，在CSM制備過程中，通過熱活化溫度的調變能夠實現催化劑平臺中銅活性中心的化學價態的全覆蓋。

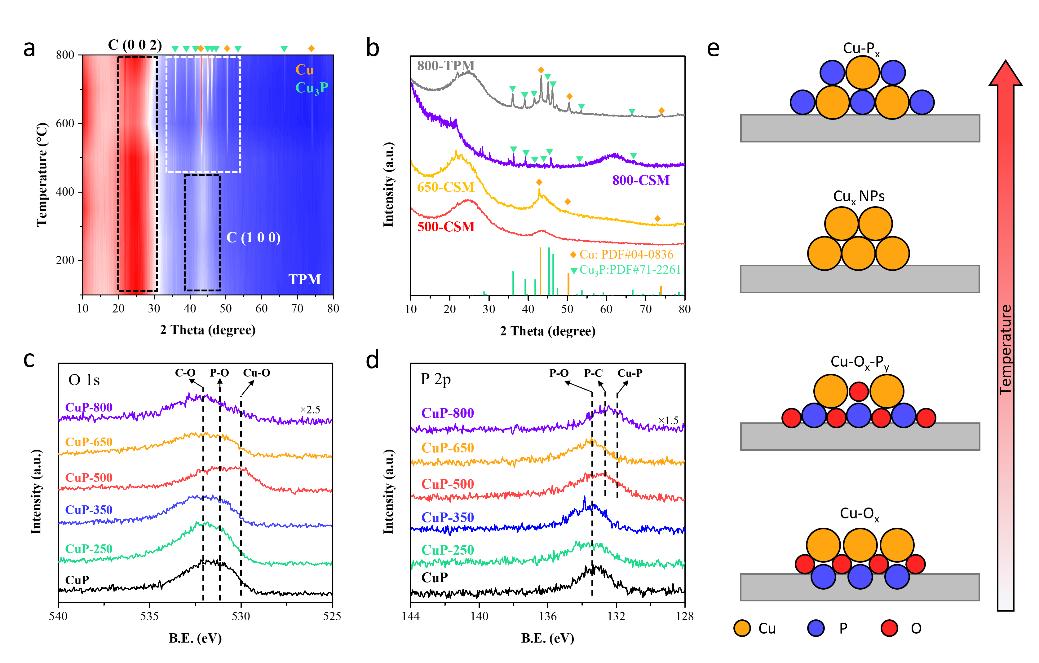

圖2 TPM和CSM法制備過程中銅活性中心的結構演變。

通過EXAFS數據識別了不同催化劑中銅活性中心精確的配位結構。如圖3所示，CSM法所制備的催化劑都具有單一的配位結構，證實了活性中心的單一和均勻性。

圖3 CSM法制備過程中銅活性中心配位結構演變。

催化劑性能評價數據顯示（圖4），CSM法制備的CuP系列催化劑都具有優異的催化性能。尤其是含有Cu-O-P配位的CuP-500催化劑性能最佳。其TOF可達589 h^-1，與部分已報道的貴金屬TOF值相當。

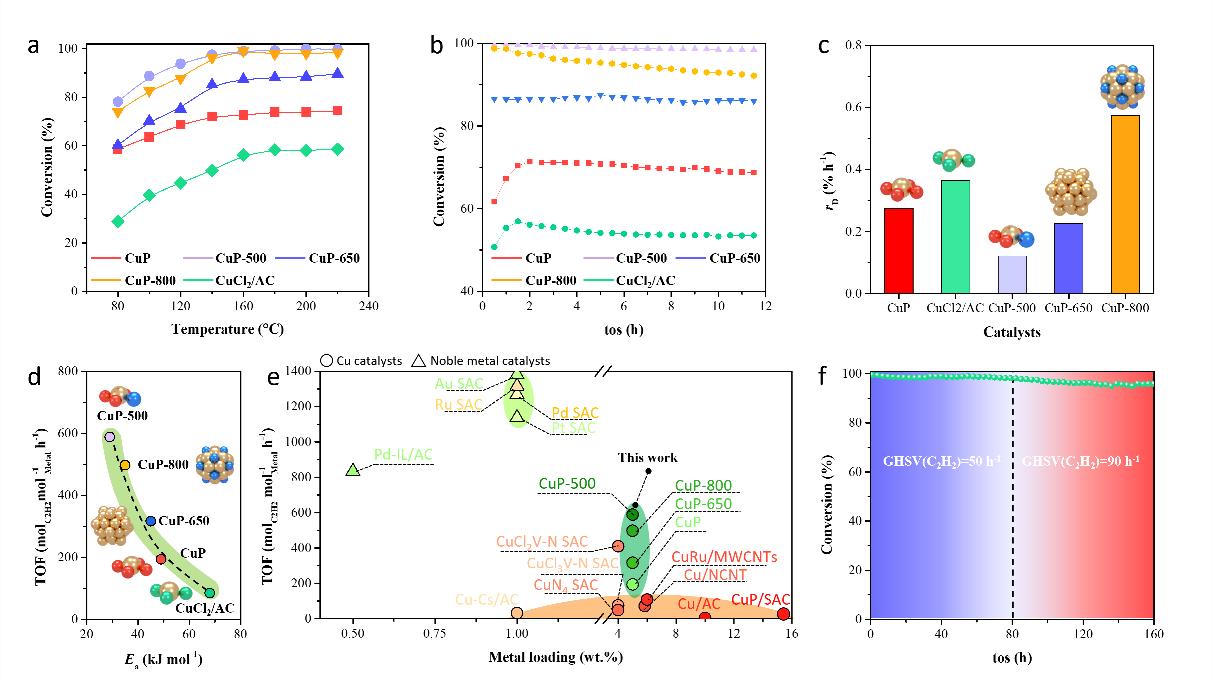

圖4 CSM制備CuP系列催化劑性能評價。

進一步，借助實驗表征和理論計算（圖5），發現了反應物和產物的競爭吸附行為影響催化劑活性和穩定性的一般規律，在此基礎上建立了催化劑活性和穩定性描述符。C₂H₂和HCl與催化劑TOF之間的競爭吸附程度符合Sabatier原理，而乙炔和氯乙烯之間的競爭吸附程度與催化劑失活速率呈弱的線性關系。

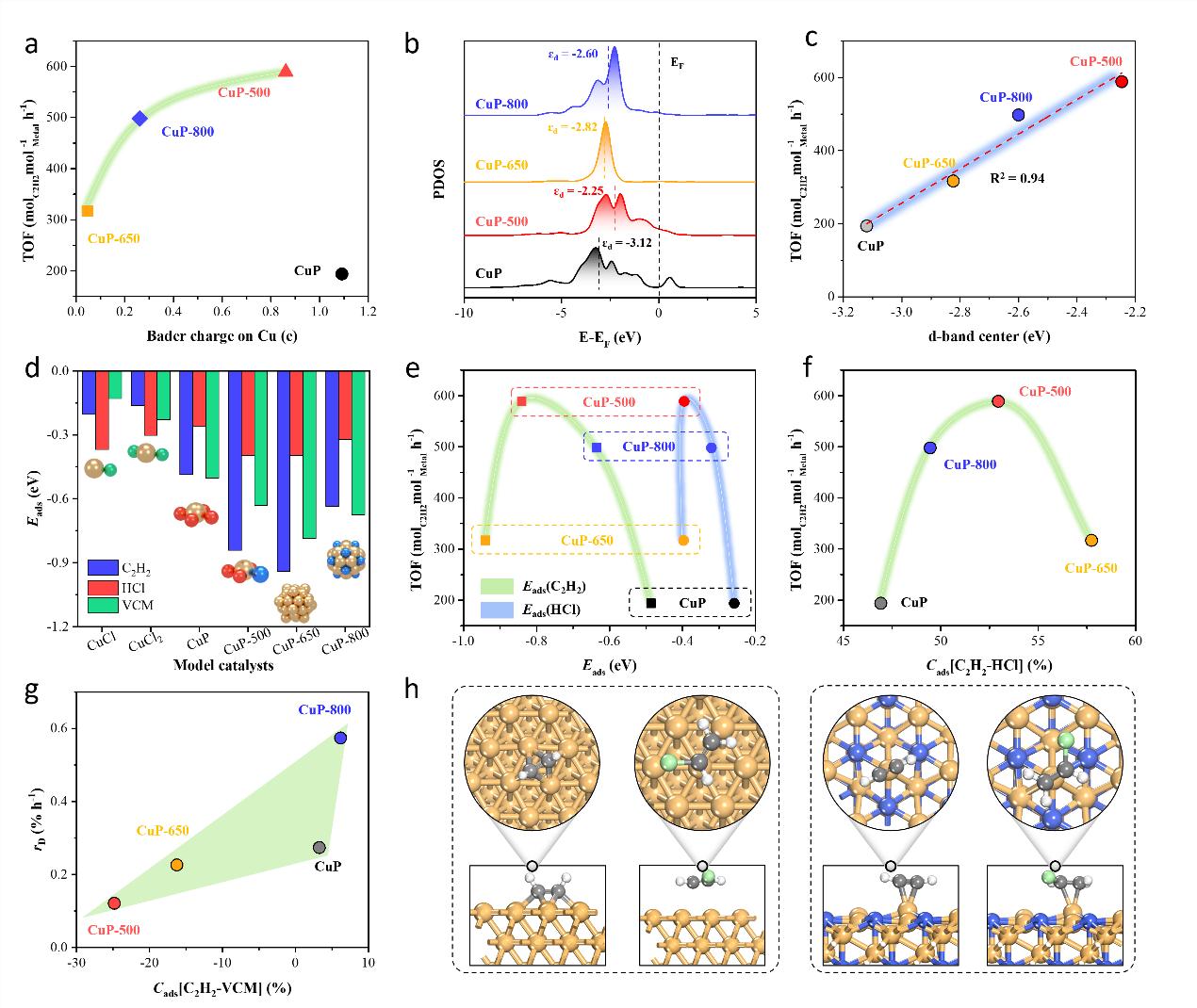

圖5 CuP系列催化劑構-效關系描述符。

最后，對催化劑CuP-500的反應路徑計算表明（圖6），Cu與O-P位點之間的耦合可以大大提高催化效率，降低反應能壘。P - O位點可以誘導HCl極化解離成H和Cl原子，避免了乙炔與HCl一步加成的高能量勢壘。此外，Cu活性中心在反應過程中的電荷波動可以通過耦合Cu和O-P位點來消除，從而大大提高了催化劑的穩定性。

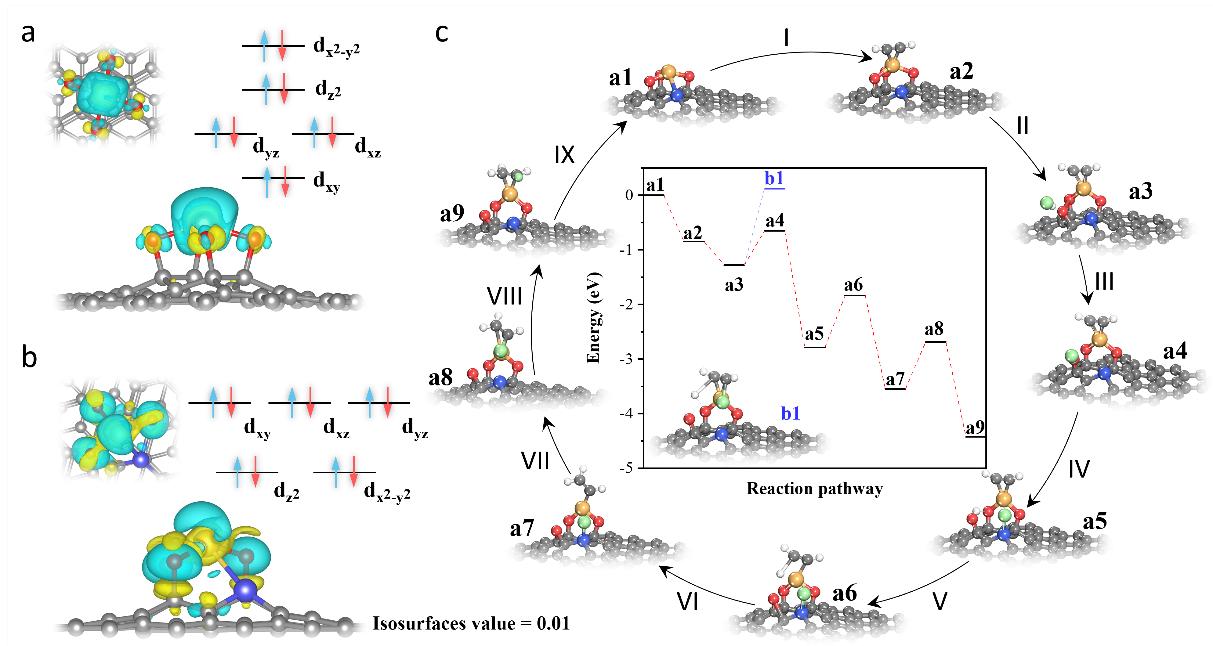

圖6 Cu-O-P耦合位點催化活性/穩定性起源及催化反應路徑。

       成果啟示

納米結構尺寸、配位環境以及化學和電子態效應共同調控碳載銅催化劑在乙炔氫氯化反應中的活性、選擇性和穩定性。與傳統TPM制備的CuP系列催化劑相比，CSM制備的CuP系列催化劑具有更加分散和單一的活性中心結構。基于CSM，作者從尺寸和價態兩個維度在活性炭上成功構建了一系列單活性相銅活性中心。并借助實驗表征和理論計算，發現了反應物和產物的競爭吸附行為影響催化劑活性和穩定性的一般規律，在此基礎上建立了催化劑活性和穩定性描述符。這項工作為設計高純度的碳負載金屬催化劑提供了一個有前途的途徑，通過構建純相活性來加速對結構-活性關系的基本理解。

       核心儀器

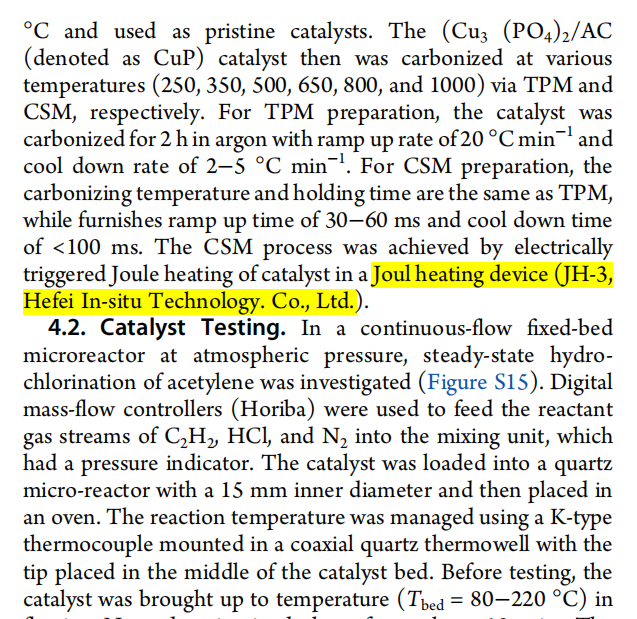

作者在文章中提到CSM法制備催化劑過程是在合肥原位科技有限公司的焦耳加熱裝置（CIS-JH3.3-P）中通過電觸發催化劑的焦耳加熱實現的。

通過該裝置，針對導電材料，科學家可利用其自身的焦耳效應，對其施加電氣環境；針對非導電材料，則可通過我司配備的各類耐高溫極速加熱樣品臺進行加熱，從而使材料在極短的時間內（0~10 S）達到極高的溫度（1000~3000 ℃），升溫速率最快可達到10000k/s。

通過對材料進行極速升溫，可考察材料在極端環境、劇烈熱震情況下的物性改變。該產品目前廣泛應用在電池、催化、陶瓷、金屬材料等領域，可通過極速升降溫制備納米尺度顆粒、單原子催化劑、高熵合金等。
