專業科學儀器及設備制造商
DOI: 10.1016/j.joule.2024.06.004
高熵材料（HEM）由于其獨特的性能，在電催化水氧化方面受到了極大關注。然而，很少有人關注它們的活性和原子排列的起源。

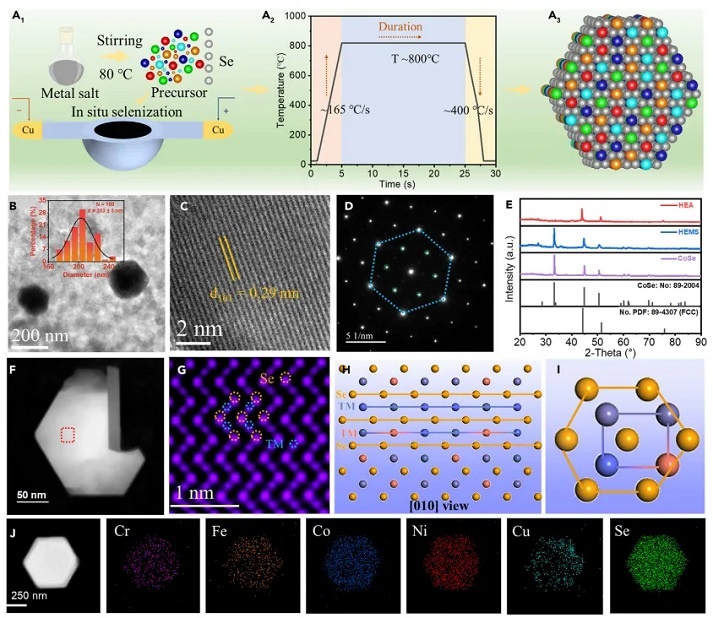

在此，中國科學技術大學Chen Qingjun、宋禮、Peng Lishan使用快速焦耳加熱方法合成高熵金屬硒化物（HEMs），有效規避了組合多種金屬元素所固有的不混溶性挑戰。

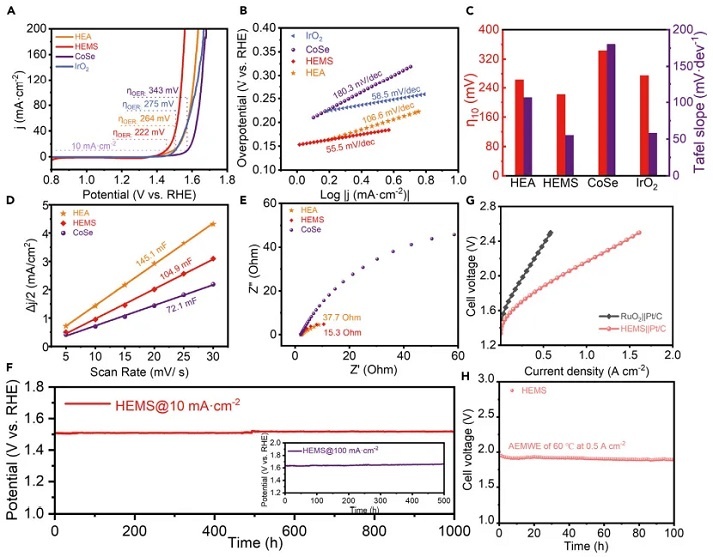

HEMS在10 mA cm?2下具有222 mV的低過電位，并且在10 mA cm2下1000小時和100 mA cm2下500小時的耐久性測試中表現出優異的耐久性。

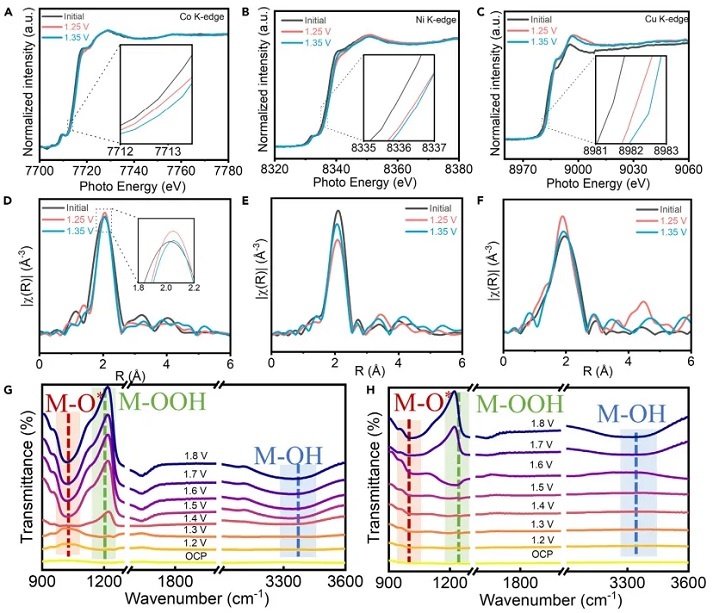

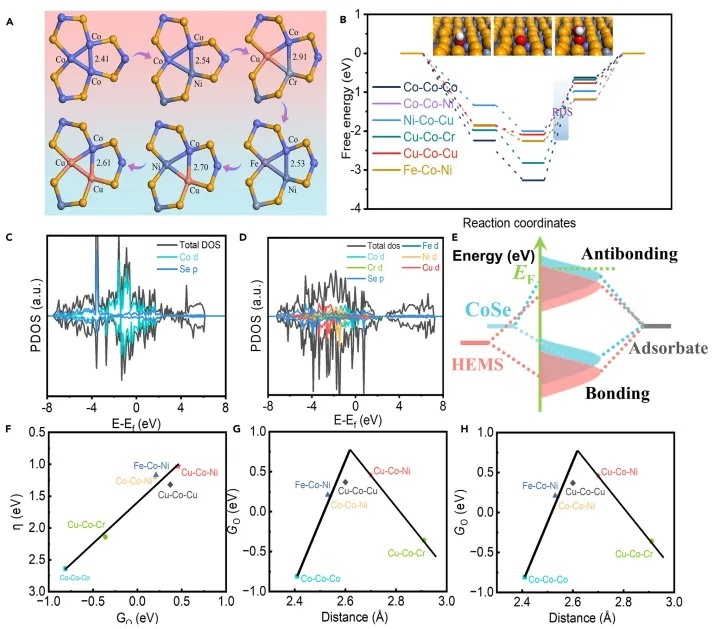

此外，作者通過操縱含氧中間體的相互作用來進行理論研究，并闡明了HEMS中的不對稱Cu-Co-Ni活性單元，其顯著提高了OER活性和耐久性。
