導讀

鉑（Pt）被廣泛應用于促進各種電催化，包括氫氧化/析出和氧還原反應（HOR/HER/ORR），這是新型可再生能源轉換和儲存的基礎。近年來，Pt基高熵合金（HEA）催化劑有望提高單位質量Pt的固有活性。然而，目前的合成方法總是產生大顆粒，有些方法可以控制小顆粒，但必須使用復雜的配方或劇毒和昂貴的化學品。至此，本文提出了一種靈活的微環境調節策略，以調整碳熱沖擊熱解前驅體中的溶劑極性和納米顆粒-載體相互作用。我們發現溶劑極性的降低和顆粒-載體親和性的增強可以共同控制納米顆粒的大小，最終達到~2.68 nm， Pt負載為~10 wt%。HEA粒子中壓縮的晶格條紋導致電子在Pt原子上聚集，并建立適度的電荷密度重排，在酸性介質中表現出比Pt/C更強的多功能HER/HOR/ORR活性。

 核心創新點

提出了一種簡便的微環境調控策略，通過調節溶劑的極性和納米顆粒與載體之間的相互作用，成功合成了尺寸小于3納米的鉑基高熵合金（HEA）催化劑。這種方法能夠實現催化劑顆粒尺寸的精確控制，并避免傳統合成方法中使用的復雜化學配方及有毒昂貴的化學物質。采用碳熱沖擊（CTS）技術快速升溫至高溫以合成顆粒約為2.68納米的HEA納米顆粒E/O-PtFeCoNiMn/C。這種技術有效地減少了金屬的分離和顆粒的增大問題，顯著提高了催化劑的活性和均勻性。所合成的E/O-PtFeCoNiMn/C催化劑相比商業Pt/C催化劑，在HER/HOR/ORR反應中均表現出更高的質量活性和比活性，具有更高的催化效率和穩定性。

數據概覽

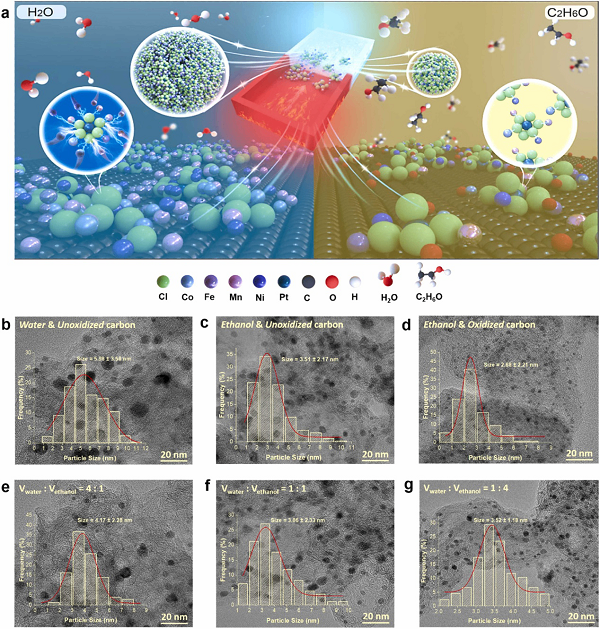

圖1展示了不同微環境下合成的HEA納米顆粒的形貌和尺寸分布。使用高極性溶劑水制備的W/U-PtFeCoNiMn/C催化劑的平均顆粒尺寸為5.98納米，而使用低極性乙醇合成的E/U-PtFeCoNiMn/C催化劑顆粒尺寸降低至3.51納米。進一步使用經過氧化的碳載體后，E/O-PtFeCoNiMn/C的顆粒尺寸成功控制在2.68納米，顯示了溶劑極性和載體表面化學對納米顆粒尺寸的顯著影響。

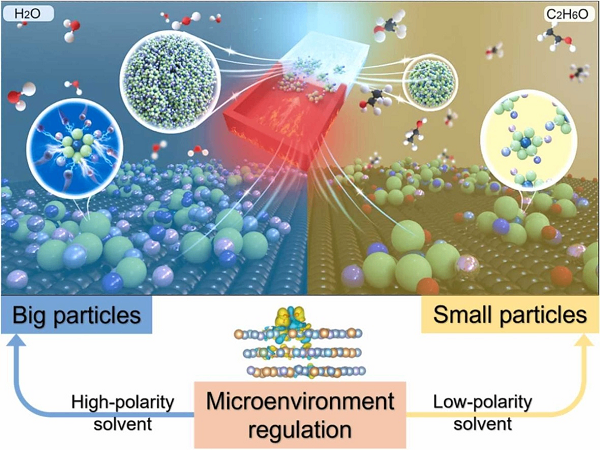

圖2通過模擬計算解釋了微環境調控對催化劑顆粒形成的機制。在低極性溶劑乙醇中，金屬離子之間的結合能較弱，從而形成較小的離子簇，最終導致較小的HEA顆粒。而氧化碳載體與金屬離子簇之間的相互作用較強，有助于避免顆粒的過度聚集，形成更小且均勻的納米顆粒。

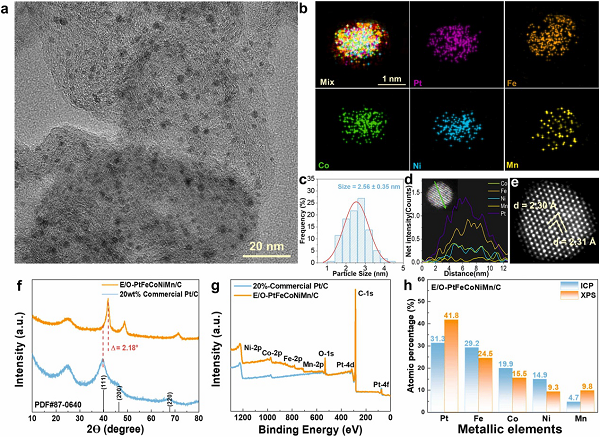

圖3對優化后的E/O-PtFeCoNiMn/C催化劑進行了詳細的物理表征。高分辨透射電子顯微鏡（HRTEM）圖像顯示納米顆粒的平均粒徑保持在亞3nm，球差透射電鏡（AC-TEM）圖像顯示這些納米顆粒具有清晰的晶格條紋，晶格間距為~0.230納米，表明形成了良好的合金結構。此外，元素分布圖和能譜分析結果進一步確認了鉑、鐵、鈷、鎳和錳在納米顆粒中的均勻分布。

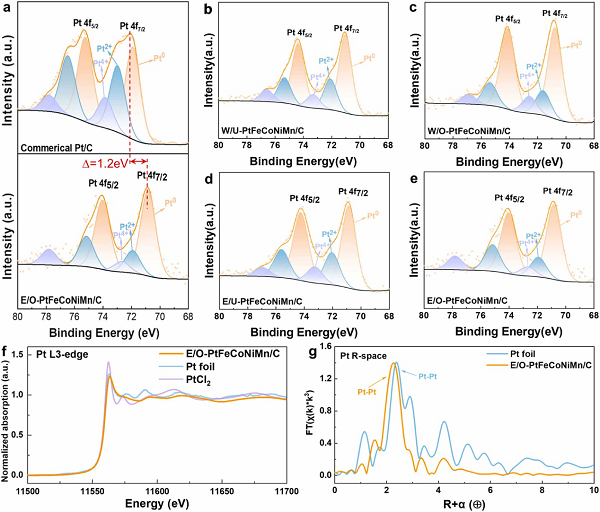

圖4展示了E/O-PtFeCoNiMn/C催化劑與參考Pt/C催化劑在表面化學和原子配位方面的對比。通過X射線光電子能譜（XPS）和擴展X射線吸收精細結構（EXAFS）分析，發現E/O-PtFeCoNiMn/C催化劑中的Pt 4f結合能相較于Pt/C有明顯的負移，表明存在較強的Pt與其他金屬原子的相互作用。此外，XANES和EXAFS數據也顯示出E/O-PtFeCoNiMn/C中的Pt-Pt鍵長度較短，表明合金結構中的晶格壓縮，這有助于調節表面電子結構，從而增強電催化性能。

圖5展示了理論模擬中PtFeCoNiMn(111)和Pt(111)表面的電子結構差異。相比于Pt(111)，PtFeCoNiMn(111)的d能帶中心上移，有助于增強小分子（如H2和O2）的吸附，從而提高電催化反應的活性。此外，電荷密度差異圖也顯示出PtFeCoNiMn(111)表面存在更顯著的電子聚集，有利于反應物的活化。

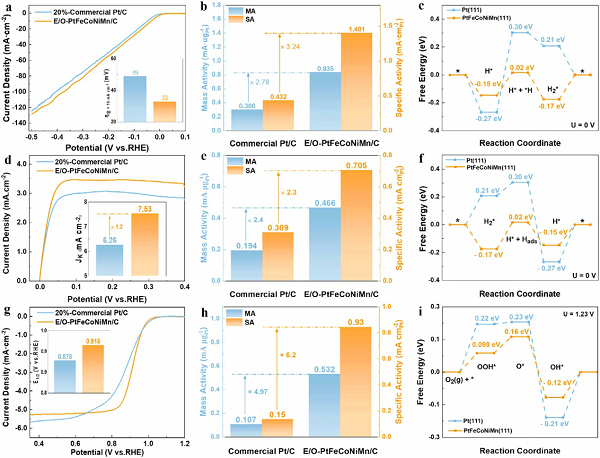

圖6展示了E/O-PtFeCoNiMn/C和商用Pt/C催化劑在氫析出反應（HER）、氫氧化反應（HOR）和氧還原反應（ORR）中的電催化性能。E/O-PtFeCoNiMn/C催化劑在HER中表現出比商用Pt/C更低的過電位和更高的質量活性（MA）及比活性（SA），說明其具有優異的催化效率。此外，理論模擬的自由能曲線表明，PtFeCoNiMn(111)表面在這些電催化反應中的自由能壘較Pt(111)更低，這解釋了其優越的催化性能。在HER、HOR和ORR中，E/O-PtFeCoNiMn/C同樣表現出更高的活性和穩定性，證明了其在多種電催化反應中的優異性能。

核心儀器

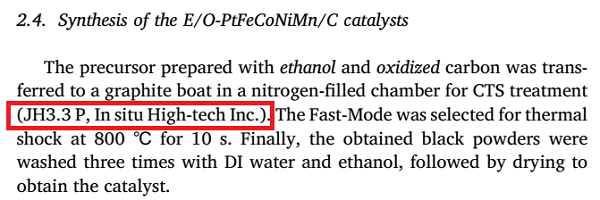

本文CTS法制備催化劑過程是在焦耳加熱裝置（JH-3，合肥原位科技有限公司）中通過電觸發催化劑的焦耳加熱實現的。

焦耳加熱裝置是一種新型快速熱處理/合成的設備，該設備可使材料在極短（毫秒級/秒級）時間內達到極高的溫度（1000~3000℃），升溫速率最快可達到10000k/s；通過對材料的極速升溫，可考察材料在極端環境、劇烈熱震情況下的物性改變，可通過極速升降溫制備納米尺度顆粒，單原子催化劑，高熵合金等。目前廣泛應用在電池材料、催化劑、碳材料、陶瓷材料、金屬材料、塑料降解、生物質等領域。
