焦耳加熱裝置CEJ，北京大學快速熱沖擊技術制備的Ni@NC20/Ni催化劑助力高效CO?電還原！

發布日期：2025-02-26 閱讀量：390

通訊作者：鄒如強、海曉、王永剛、王前

通訊單位：北京大學

DOI：10.1016/j.cej.2025.160387

隨著全球碳排放問題的日益嚴峻，如何高效轉化二氧化碳（CO?）成為科學研究和工業應用中的重要課題。電化學二氧化碳還原（ECR）作為一種可持續的碳轉化技術，能夠?qū)O?轉化為高附加值的化學品或燃料，對于推動碳中和經濟具有重要意義。然而，目前的電催化劑在實現高功率輸出的同時，難以保持對目標產物的高效選擇性，這限制了ECR技術的實際應用。近年來，單原子催化劑因其獨特的電子性質和高穩定性受到廣泛關注，但其活性位點數量有限，且在制備過程中容易聚集，導致催化效率難以進一步提升。因此，如何在不犧牲催化劑穩定性和選擇性的前提下，顯著提高其活性和效率，成為當前研究的核心科學問題。

論文概要

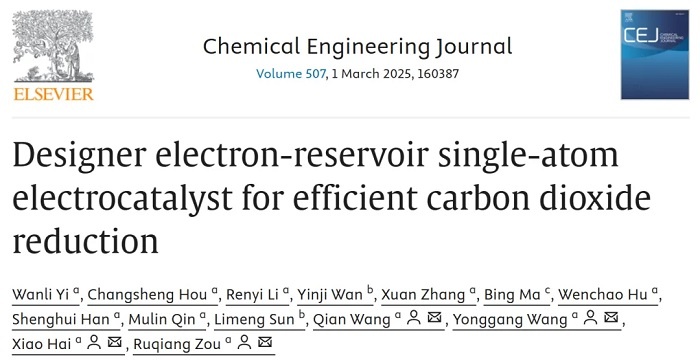

2025年2月7日，北京大學鄒如強教授、海曉研究員、王永剛研究員、王前教授等在Chemical Engineering Journal期刊發表題為“Designer electron-reservoir single-atom electrocatalyst for efficient carbon dioxide reduction”的研究論文。本研究報道了一種新型單原子電催化劑Ni@NC20/Ni，其通過二次負載法結合快速熱沖擊技術制備而成，展現出卓越的電化學二氧化碳還原（ECR）性能。快速熱沖擊技術是實現該催化劑高性能的關鍵制備手段，具體過程包括將樣品在氬氣氛圍中快速加熱至700°C并迅速冷卻，利用這種極端的溫度變化有效防止鎳納米顆粒（Ni NPs）的聚集，同時使其被均勻包裹在超薄碳層中。這種技術不僅優化了催化劑的電子傳遞能力和微觀結構，還顯著增強了催化劑的穩定性和反應動力學。實驗結果表明，Ni@NC20/Ni在-0.7 V vs. RHE時實現了93%的CO法拉第效率和31.7 mA cm?2的CO部分電流密度，性能較僅含Ni-N4結構的催化劑提高了四倍。理論計算揭示了碳包覆Ni納米顆粒在降低反應能壘和促進電子轉移中的關鍵作用，為高性能單原子催化劑的設計提供了新的思路和方法。

圖文解讀

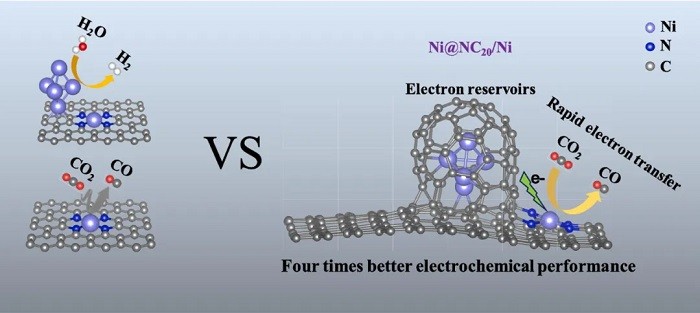

圖解 1：電化學CO2還原的示意圖

圖解1展示了Ni@NC20/Ni催化劑在電化學CO2還原中的工作原理。該圖揭示了催化劑的核心設計理念：通過超薄碳層包覆的鎳納米顆粒（Ni NPs）與高密度Ni-N4單原子位點的協同作用，實現高效的CO2還原。碳包覆的Ni納米顆粒作為電子庫，能夠?qū)㈦娮佣ㄏ騻鬟f到活性位點，同時防止Ni納米顆粒參與析氫反應（HER）。這種結構促進了電子和質子向吸附的CO2分子轉移，降低了*COOH中間體的形成能壘。這一設計為催化劑的高活性和選擇性提供了理論基礎，解釋了其在后續實驗中表現出的優異性能。

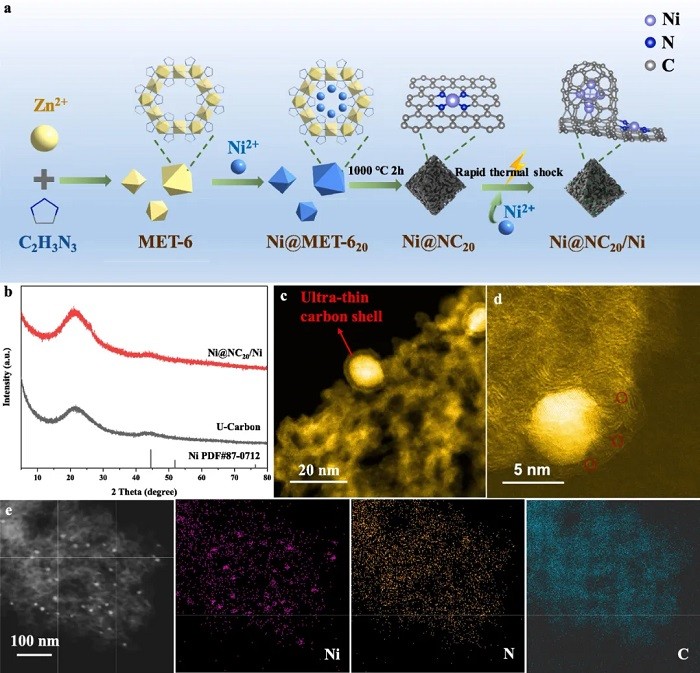

圖2：催化劑的合成與表征

圖2通過多種表征手段展示了Ni@NC20/Ni催化劑的合成過程及其結構特征。XRD圖譜（圖1b）顯示，催化劑主要呈現無定形碳的寬峰，未觀察到明顯的Ni晶體峰，表明Ni主要以單原子或小納米顆粒形式存在。HAADF-STEM圖像（圖1c、d）進一步揭示了Ni納米顆粒被超薄碳層包裹，尺寸約為3-8 nm，且周圍分布有Ni單原子。EDS元素分布圖（圖1e）驗證了Ni單原子和Ni納米顆粒在催化劑中的均勻分布。這些結果證實了催化劑的獨特結構設計，即碳包覆的Ni納米顆粒與Ni-N4單原子位點的協同存在，為后續電化學性能的優異表現提供了直接證據。

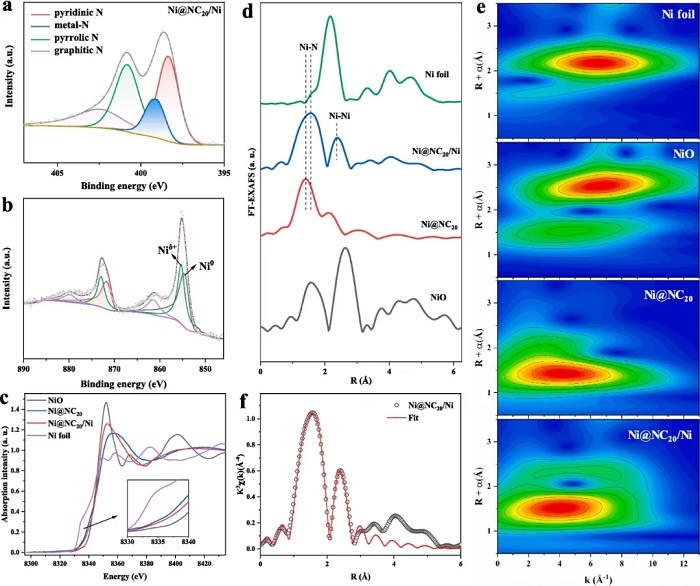

圖3：X射線光電子能譜（XPS）和X射線吸收精細結構（XAFS）分析

圖3通過XPS和XAFS技術分析了催化劑的表面元素組成、化學價態以及Ni的配位環境。XPS分析顯示，Ni@NC20/Ni中存在Ni0和Niδ+物種（圖2b），表明Ni以多種價態存在。XANES分析（圖2c）表明Ni的平均價態介于0和+2之間。EXAFS分析（圖2d）顯示Ni-N和Ni-Ni兩種散射路徑，表明催化劑中同時存在Ni-N4單原子位點和Ni納米顆粒。EXAFS擬合結果（圖2f）進一步明確了Ni-N和Ni-Ni的配位數分別為3.77和6.13。這些結果揭示了催化劑中Ni的價態和配位環境，證實了Ni納米顆粒和Ni-N4單原子位點的共存，為理解催化劑的協同催化機制提供了關鍵信息。

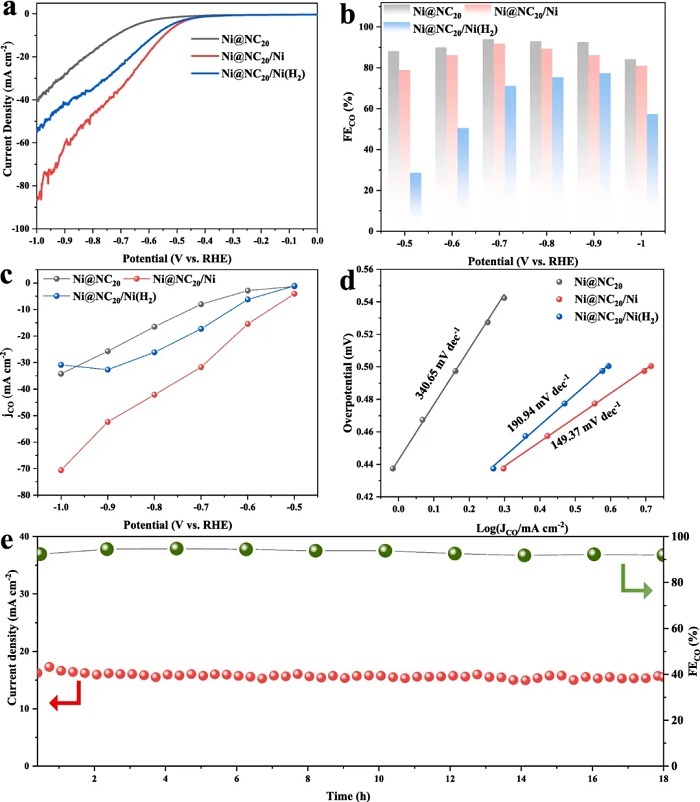

圖4：CO2電還原性能

圖4通過一系列電化學測試全面評估了Ni@NC20/Ni催化劑的CO2電還原性能。LSV曲線（圖3a）顯示，Ni@NC20/Ni具有更高的電流密度，表明其反應動力學更快。在-0.7 V vs. RHE時，Ni@NC20/Ni的CO法拉第效率達到93%（圖3b），遠高于其他樣品，且CO部分電流密度達到31.7 mA cm?2（圖3c），是Ni@NC20的4倍。塔菲爾斜率（圖3d）表明Ni@NC20/Ni具有更快的動力學，而長期穩定性測試（圖3e）證明其在18小時內表現出良好的穩定性。這些結果直接證明了Ni@NC20/Ni催化劑在CO2還原中的卓越性能，突出了碳包覆Ni納米顆粒在提高性能中的關鍵作用。

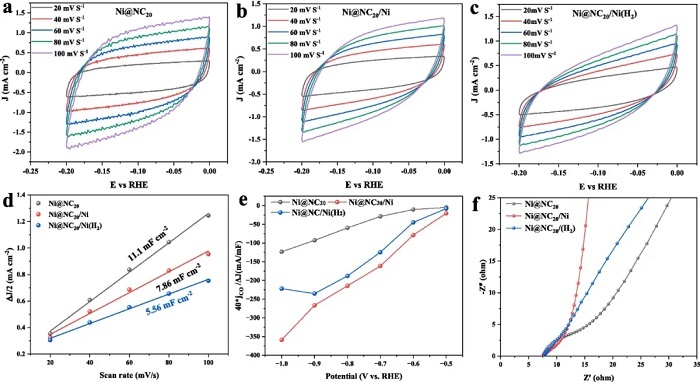

圖5：電化學性能的進一步分析

圖5通過電化學測試進一步探討了Ni@NC20/Ni催化劑性能提升的內在原因。電化學活性表面積（ECSA）分析（圖4d）表明，Ni@NC20/Ni的ECSA介于Ni@NC20和Ni@NC20/Ni(H2)之間，暗示其性能提升并非僅由表面積增加引起。內在活性分析（圖4e）顯示，Ni@NC20/Ni的單活性位點具有最高的CO生成活性，表明碳包覆的Ni納米顆粒顯著提升了單原子位點的活性。電化學阻抗譜（EIS）測試（圖4f）表明，Ni@NC20/Ni具有最低的電荷轉移阻抗，表明其電子傳導能力最強。這些結果揭示了催化劑性能提升的內在機制，即碳包覆的Ni納米顆粒通過增強電子傳遞能力，提高了單原子活性位點的內在活性。

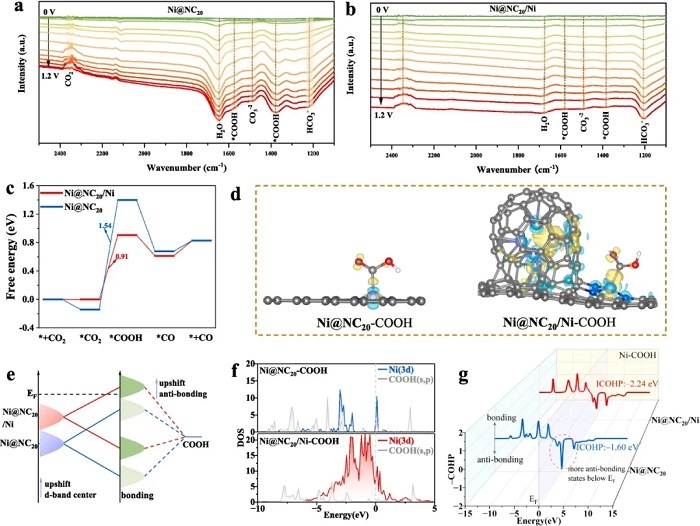

圖6：原位紅外光譜與理論計算

圖6通過原位衰減全反射表面增強紅外吸收光譜（ATR-SEIRAS）和密度泛函理論（DFT）計算，深入探討了CO2還原過程中的反應機制和催化劑的電子結構變化。ATR-SEIRAS光譜（圖5a、b）顯示，Ni@NC20/Ni催化劑在CO2還原過程中，COOH中間體的生成更快，表明其反應動力學更優。自由能圖（圖5c）表明，碳包覆的Ni納米顆粒降低了COOH中間體的形成能壘，從1.54 eV降至0.91 eV。電荷密度差分圖（圖5d）顯示，碳包覆的Ni納米顆粒能夠?qū)㈦娮觽鬟f到Ni活性位點，增強對*COOH中間體的吸附。DOS和COHP分析（圖5f、g）表明，碳包覆的Ni納米顆粒通過改變d帶中心位置，增強了Ni-COOH的相互作用。這些結果揭示了碳包覆Ni納米顆粒在CO2還原中的關鍵作用，即作為電子庫加速電子傳遞，降低反應能壘，為設計高性能電催化劑提供了理論指導。

總結展望

總之，本研究成功開發了一種高效的CO?電還原催化劑Ni@NC20/Ni，通過二次負載法結合快速熱沖擊技術制備而成。該催化劑融合了超薄碳包覆的鎳納米顆粒（Ni NPs）與豐富的鎳-氮配位（Ni-N4）單原子位點，充分發揮了兩者的協同催化效應，顯著促進了CO?還原為CO的反應。實驗表明，Ni@NC20/Ni在-0.7 V vs. RHE時實現了93%的CO法拉第效率和31.7 mA cm?2的CO部分電流密度，性能是僅含Ni-N4位點催化劑的四倍，并展現出良好的穩定性。機制研究表明，碳包覆的Ni納米顆粒不僅抑制了氫氣進化反應（HER），還作為極化電子庫加速了電子和質子向吸附的CO?分子轉移，降低了關鍵中間體*COOH的形成能壘。這一發現不僅展示了超薄碳包覆金屬納米顆粒在提升CO?電還原性能中的巨大潛力，還為設計高性能單原子電催化劑提供了新的思路。未來研究可進一步探索不同金屬納米顆粒與單原子位點的組合，優化催化劑結構以提高反應效率和選擇性，推動CO?電還原技術的實際應用。

本文實驗中使用的快速升溫設備為合肥原位科技有限公司研發的焦耳加熱裝置。感謝老師支持和認可！


焦耳加熱裝置是一種新型快速熱處理/合成的設備，該設備可使材料在極短（毫秒級/秒級）時間內達到極高的溫度（1000~3000℃），升溫速率最快可達到10000k/s；通過對材料的極速升溫，可考察材料在極端環境、劇烈熱震情況下的物性改變，可通過極速升降溫制備納米尺度顆粒，單原子催化劑，高熵合金等。目前廣泛應用在電池材料、催化劑、碳材料、陶瓷材料、金屬材料、塑料降解、生物質等領域。
