論文鏈接：https://doi.org/10.1016/j.addma.2024.104399

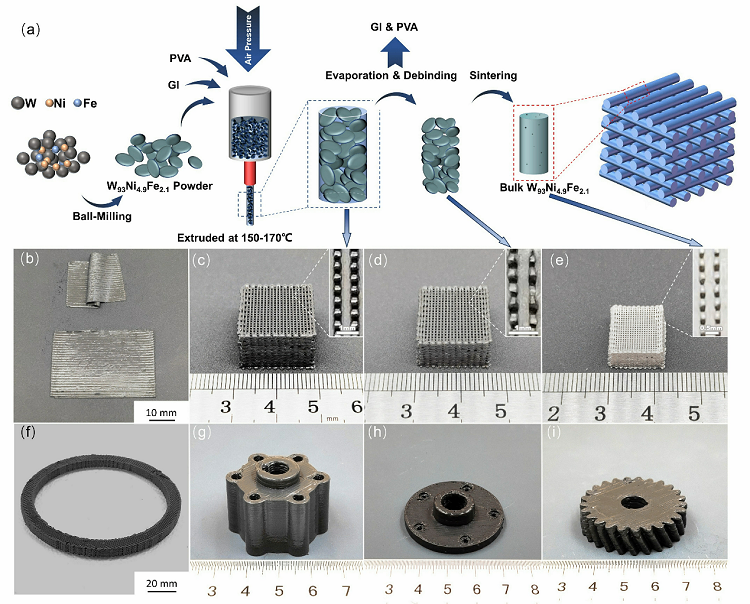

東北大學先進亞穩金屬材料研究中心利用墨水直寫技術設計制備了鎢合金多孔材料。通過3D打印參數調節和優化燒結工藝，獲得了具有優異力學性能的鎢合金多孔骨架。相關文章以“Eco-friendly material extrusion 3D printing for fabricating W-Ni-Fe lattices with improved compressive resistance”為標題在國際增材制造領域TOP期刊《Additive Manufacturing》上發表。

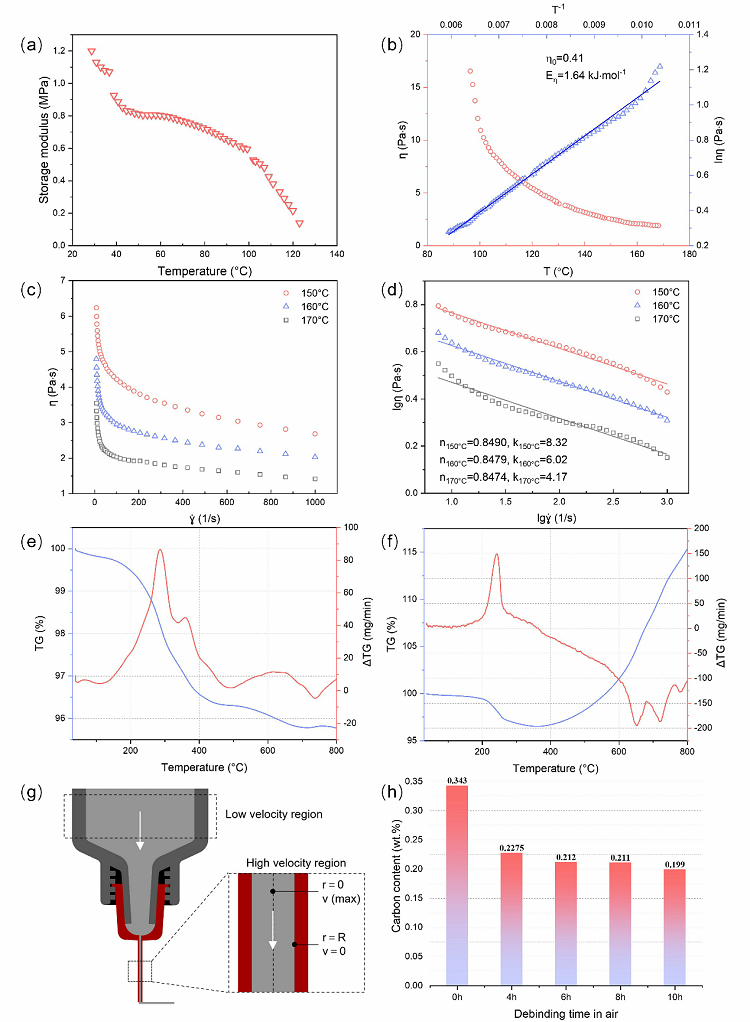

    通過流變性能和仿真模擬研究，設計了較為穩定的鎢合金墨水直寫打印漿料。為墨水直寫提供了重要的3d打印參數。

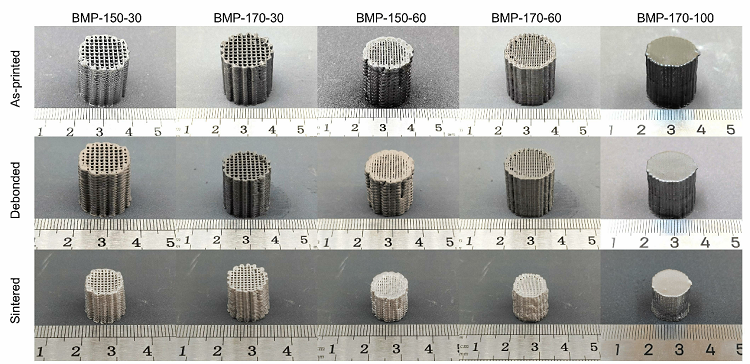

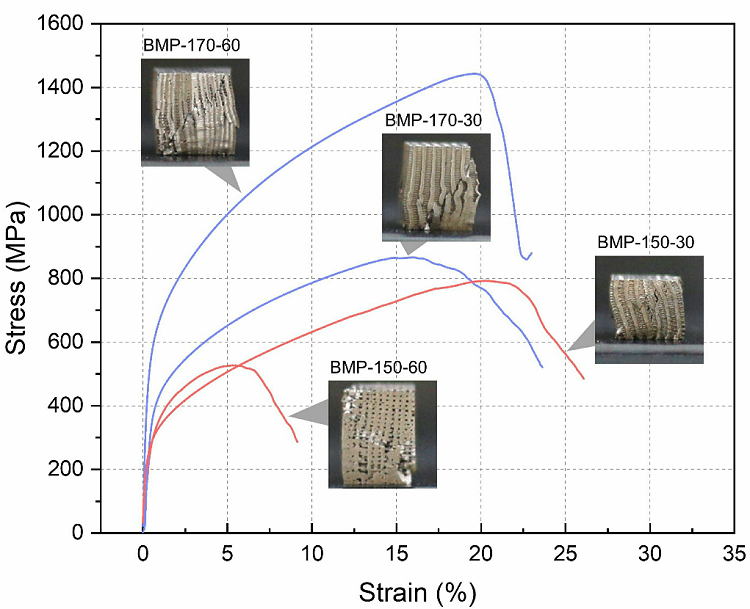

通過燒結工藝的優化，獲得了較好的多孔鎢合金3d打印樣品，并展現了優異的力學性能。

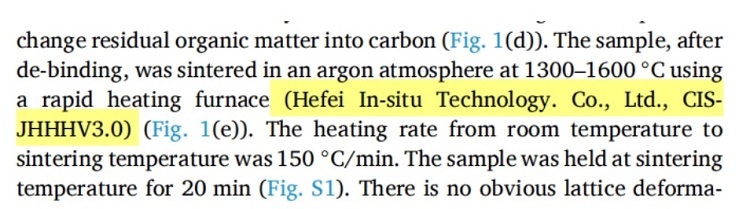

 本文實驗中使用的燒結設備為合肥原位科技有限公司研發的保溫款焦耳加熱裝置。

保溫款焦耳加熱裝置是合肥原位科技開發的一款兼具快速升溫、節能環保且可以長時間保溫、控溫的設備，裝置單次處理量較之常規產品提升較大。該裝置設計有完整密閉的加熱腔體，整體采用不銹鋼材質，腔體各面采用雙層結構一體化設計，內含中空水冷結構，為加熱器完整、良好的工作環境；可滿足用戶在真空或通惰性氣氛工況的多種實驗需求。

產品參數：

· 鋸齒樣品臺（石墨）最大溫度：2500℃（真空環境，約保溫30min）；

· 常規保溫:2400℃（真空環境，約保溫5 h）;

· 升溫速率：40℃/S；

· 腔體有4路氣口：2路進氣口，1路抽氣口，1路排氣口(可根據客戶需求擴展）；

· 樣品臺（石墨）：真空或惰性氣氛加熱；

（設備可根據客戶需求加裝擴展氣體流量控制系統，紅外熱成像監測系統);

· 降溫方式：自然散熱；

· 電源：AC380v；

· 功率：54KW；

· 溫度控制精度：±2℃；

· 樣品臺容積：50ml；

· 設備外形尺寸：800mm*1060mm*1300mm。
