全文速覽

硝態氮的電化學還原制氨（NO3RR）是一種有效的氨合成途徑，具有低能量輸入的特點。然而，與該反應相關的復雜的多電子/質子轉移途徑可能引發競爭性副產物的積累。本文采用一步電沉積策略制備了硼(B)摻雜Cu電極（記為B-Cu2O/Cu/CP）作為“一體化”催化劑。由于B摻雜導致Cu2O/Cu的電荷重分布和局部配位環境發生改變，導致活性位點暴露在Cu2O/Cu/CP催化劑上。原位傅里葉變換紅外光譜和理論研究表明，B調制的Cu2O和Cu位點都能有效增強NO3-的吸附，促進中間副產物的轉化，從而促進NO3-直接還原為NH3。結果表明，B-Cu2O/Cu/CP催化劑的法拉第效率為92.74%，副產物積累最少。期望這項基于非均相B摻雜的研究能為有效催化劑的設計開辟一條可操作、通用的途徑。

背景介紹

目前，銅基催化劑在NO3RR中表現出優異的性能，這是由于Cu d波段能級與NO3?的LUMO π*相似。為了進一步激活NO3?，通過非均相元素摻雜來調制Cu基催化劑的電子分布被認為是一種有效的策略。近年來，有報道將碳(C)、氮(N)、硫(S)、磷(P)、B等多種非金屬元素引入金屬材料中，得到的金屬復合催化劑通過非金屬原子與金屬原子之間的相互作用，對關鍵中間體起到了重要的穩定作用。其中，B被認為是NO3RR的有效摻雜劑，因為B具有多余的p軌道，可以通過sp2雜化對NO3?進行強吸收。此外，值得注意的是，在金屬原子中引入B可以改變電子云密度的分布，從而優化NO2?在缺電子區域的解吸和轉化能力。因此，B摻雜Cu基催化劑具有很大的優勢：一方面，B元素可以調節Cu物種的d波段中心，促進NO3?的吸收。另一方面，B摻雜催化劑可以降低關鍵中間過程中的還原能壘，導致NO3RR過程中NO3?迅速轉化為NH3，而不是積累副產物。

在這項工作中，通過傳統的電沉積策略（方案1a），將四硼酸鈉（Na2B4O7）作為普遍的B源引入沉積溶液中，在導電碳紙（CP）襯底（記為B-Cu2O/Cu/CP）上制備了統一的B摻雜Cu2O/Cu催化劑。x射線光電子能譜（XPS）和x射線吸收精細結構（XAFS）分析表明，B和Cu2O/Cu位點之間存在強烈的相互作用，導致Cu2O/Cu的電子結構和化學狀態發生改變。原位衰減全反射傅立葉變換紅外光譜（ATR-FTIR）和密度泛函數理論（DFT）計算結果表明，在B的調制下，Cu2O和Cu位點（都被認為是該反應的活性中心）對NO3?的吸附能力和副產物NO2?的轉化率增強，從而減輕了副產物的積累（方案1b）。因此，在NO3RR過程中，與可逆氫電極（RHE）相比，B-Cu2O/Cu/CP在?0.5 V下可以獲得92.74%的FE和2442.95μg h?1 cm?2的NH3產率，而B - Cu2O/Cu/CP的副產物NO2?FE值僅為1.52%，顯著低于未摻雜B的對照樣品Cu2O/Cu/CP（30.43%）。這項工作為設計多相B摻雜電催化劑以減少副產物的積累提供了新的思路。

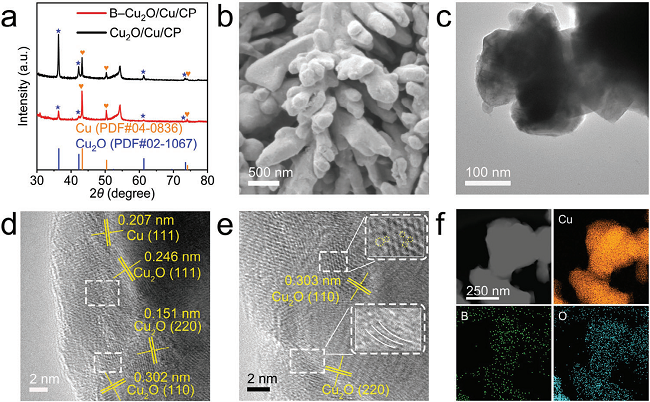

圖一 材料表征圖

a) XRD譜圖記錄了B-Cu2O/Cu/CP和Cu2O/Cu/CP的XRD譜圖，Cu（04-0836）和Cu2O（02-1067）的標準卡。b) B-Cu2O/Cu/CP的SEM。c) B-Cu2O/Cu/CP的透射電鏡。d) B-Cu2O/Cu/CP的HR-TEM圖中均可見Cu和Cu2O相，白色框架顯示了B摻雜引起的晶格畸變和原子錯位。e) B-Cu2O/Cu/CP的晶格畸變，虛線圖表示部分放大。f) B - Cu2O/Cu/CP的EDS元素映射圖，黃、綠、藍分別代表Cu、B、O元素。

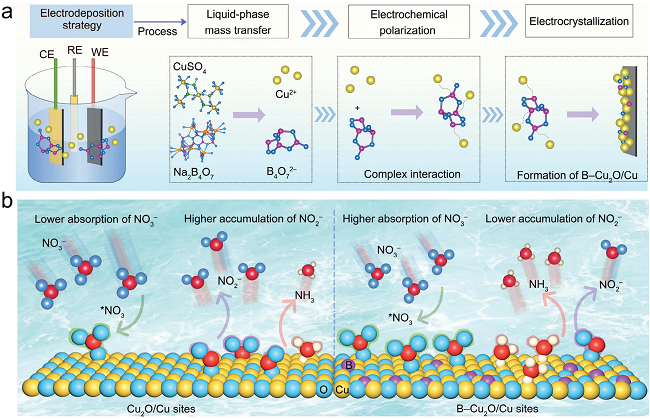

圖2 合成方案圖

a) B-Cu2O/Cu/CP的合成過程包括液相傳質、電化學極化、電結晶三個階段。b) NO3?在Cu2O/Cu位點（左）和B-Cu2O/Cu位點（右）上轉化為NH3的過程。B的摻入顯著增強了NO3?的吸附，促進了中間副產物NO2?的轉化，從而促進了NO3RR。

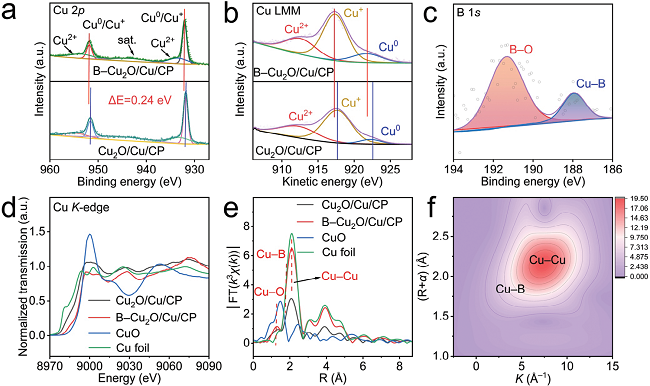

圖3 材料表征圖

a) B-Cu2O/Cu/CP和Cu2O/Cu/CP的Cu 2p XPS譜。b) B-Cu2O/Cu/CP和Cu2O/Cu/CP的Cu LMM光譜。c) B-Cu2O/Cu/CP的B1s XPS譜。d)記錄了B-Cu2O/Cu/CP和Cu2O/Cu/CP的Cu k邊歸一化XANES光譜，以及CuO和Cu箔標準樣品。e) B-Cu2O/Cu/CP和Cu2O/Cu/CP的k3加權R空間χ EXAFS數據的傅里葉變換譜。f) B-Cu2O/Cu/CP的Cu k邊EXAFS信號的小波變換譜。

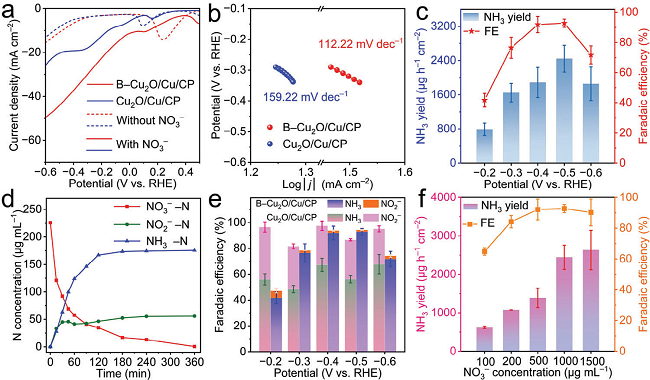

圖4 性能測試圖

a) B-Cu2O/Cu/CP和Cu2O/Cu/CP在0.1 M KOH溶液中添加/不添加NO3?的LSV曲線。虛線為未添加NO3?時的LSV曲線，實線為添加NO3?時的LSV曲線。b) b - Cu2O/Cu/CP和Cu2O/Cu/CP的Tafel圖。c)不同電位下B-Cu2O/Cu/CP的NH3產率和FE。d)與RHE相比，- 0.5 V下B-Cu2O /Cu/CP上NO3?、NO2?和NH3濃度隨時間的變化。e) B-Cu2O/Cu/CP和Cu2O/Cu/CP的NH3和NO2?產物的FE比較。f)在?0.5 V與RHE條件下，不同NO3?濃度下B-Cu2O/Cu/CP的NH3產率和FE。

圖5 性能測試圖

a)以K14NO3和K15NO3為N源生成的14/15NH4+ 1H核磁共振譜；b)以14NO3?和15NO3?為N源，14/15NH4+校準曲線和紅色五邊形分別表示NO3RR后的NH4+濃度。c)比色法和1H NMR法測定NH3產率和FE。d)恒定i-t曲線；e) 15次以上循環耐久性試驗。

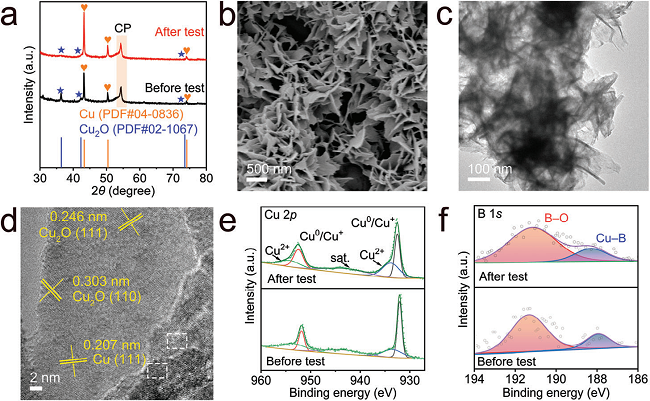

圖6 測試后材料表征圖

a)耐久性試驗后B-Cu2O/Cu/CP的XRD譜圖中還記錄了Cu（04-0836）和Cu2O（02-1067）的標準卡。b)耐久性試驗后B-Cu2O/Cu/CP的SEM。c)耐久性試驗后B-Cu2O/Cu/CP的透射電鏡。d) B-Cu2O /Cu/CP耐久后的HR-TEM圖像，白框表明耐久后晶格畸變和原子錯位仍存在。e)耐久性試驗前后B-Cu2O/Cu/CP的Cu 2p譜。f)耐久性試驗前后B -Cu2O/Cu/CP的B1s譜。

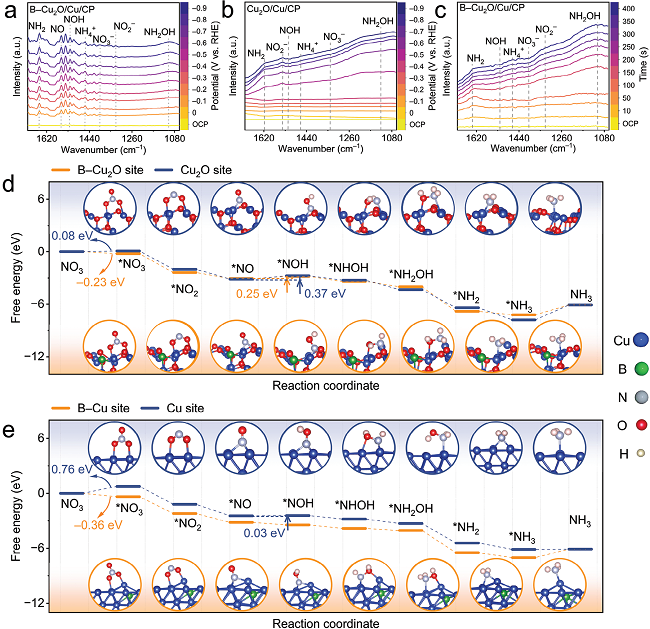

圖7 反應路徑圖

a) B-Cu2O/Cu/CP, b) Cu2O/Cu/CP的原位ATR-FTIR光譜。c) B-Cu2O/Cu/CP隨時間變化的原位ATR-FTIR。d) B-Cu2O位點和Cu2O位點表面的吉布斯自由能圖及相應的中間體吸附構型。e) B-Cu位點和Cu位點表面的吉布斯自由能圖和相應的中間體吸附構型。

綜上所述，我們開發了B-Cu2O/Cu/CP復合材料，作為一種高效吸附和轉化NO3?的“all In one”催化劑。B摻雜修飾了Cu2O/Cu的電子結構，與RHE相比，在?0.5 V時NH3 FE高達92.74%，副產物積累較少。原位ATR-FTIR光譜和DFT計算表明，B-Cu2O和B-Cu位點的電子結構重分布都是有效的活性候選物，可以優化NO3?的吸附能力，加速副產物的轉化，從而顯著提高NO3RR的催化活性。本研究為通過電沉積策略構建非均相B摻雜電催化劑和減少副產物積累開辟了一條有效途徑。

鏈接：https://doi.org/10.1002/adfm.202408732

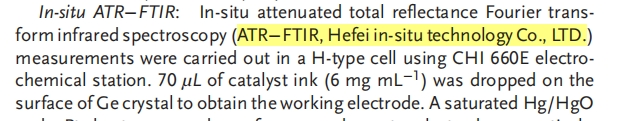

本文中使用的原位紅外電化學ATR系統為合肥原位科技有限公司研發。
